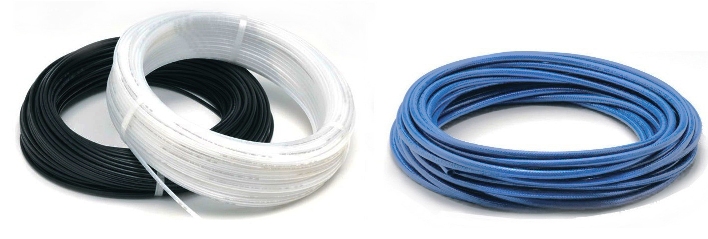

SCHLÄUCHE FÜR ZENTRALSCHMIERUNG UND PRESSLUFT
IN POLYAMIDE (PA) UND TEFLON (PTFE)

> Aussführung weich (w) für niedrige Drücke (PA 11/12)
Shore 65 D

> Aussführung hart (h) für höhere Drücke (PA 12)
Shore 74 D

> PTFE (Teflon)

Andere Aussführungen in PA, PE, PU ... auf Anfrage möglich.

HOCHDRUCKSCHLÄUCHE FÜR ZENTRALSCHMIERUNG 600 bis 800 bar

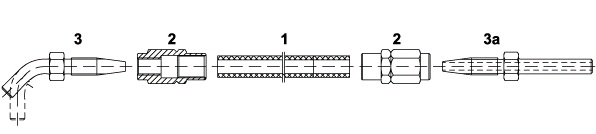

1
Hochdruckschlauch

2
Schraubhülse

3
Rohrstutzen, abgewinkelt 90 °, bzw. 45°

3a Rohrstutzen, gerade

Klick hier für Verschraubungen.

Technische Daten

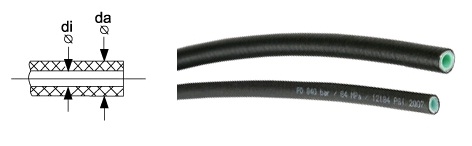

di
da
Artikelnummer
Verpackungseinheit Sonstiges

4,0
8,6
LPA.S.HD.8,3-2,1 50m Bund
mit Fett Kl. 2 gefüllt

4,0
8,6
LPA.AF4.DN4 50m Bund
leer

6,3
11,3
LPA.S.HD.11,6-6,3 100m Bund
mit Fett Kl. 2 gefüllt

6,3 11,3 LPA.BF.6,3.DN6 100m Bund leer

LPA.S.HD.8,3-2,1
LPA.AF4.DN4 LPA.S.HD.11,6-6,3
LPA.BF.6,3.DN6

Innenschlauch Ummantelung Innenschlauch Ummantelung

Material Termopl. Polyamid 6 Termopl. Polyurethan, mikrobenstabilisiert Termopl. Polyamid 12 Termopl. Polyurethan, mikrobenstabilisiert

Reißfestigkeit DIN EN ISO 527
> 30N/mm² > 18N/mm² > 38N/mm² > 20N/mm²

Reißdehnung DIN EN ISO 527 > 50% > 380% > 250% > 320%

Härte Shore
DIN EN ISO 868
> D 60 +/- 3 > A 88 +/- 3 > D 61 +/- 3 > A 92 +/- 3

Temperatureinsatz-
grenze -30°C bis 80°C
Bei Fördermedium "Schmierfett mit Korrosionsschutz -Zusätzen": max. 60°C

Berstdruck
DIN EN ISO 1402 Druckaufbau: 60s
20°C >800 bar (84 MPa, 12184 psi), 60°C >450 bar zul. Biegeradius bei 20°C >20 mm, PD

Maße und Toleranzen

Nennmaß
4,0 x 8,6 mm d (innen & außen)
6,3 x 11,3 mm

Innendurchmesser 3,90 x 4,10 mm
6,2 - 6,5 mm

Außendurchmesser
8,50 x 8,75 mm
11,1 - 11,5 mm

Wanddickenexzentrizität
max. 0,40 mm
max. 0,35 mm

Farbe

Innenschlauch natur

Ummantelung schwarz

Armierung
rohweiß

Kleber grün-transparent

Aufdruck
weiß
